Apa Saja Jenis Kabel Komputer yang Perlu Anda Ketahui?

Set up komputer
Tidak yakin untuk apa semua kabel itu? Berikut adalah jenis kabel komputer yang paling umum dijelaskan, dari kabel monitor hingga kabel jaringan.

Kabel komputer memang terlalu banyak. Ada begitu banyak standar, akronim, dan istilah yang perlu diketahui. Apakah Anda memerlukan IDE atau SATA untuk hard drive Anda? Apa perbedaan antara USB Tipe A, Tipe B, dan Tipe C? Apakah DisplayPort dan Thunderbolt sama?

Pada akhirnya, konsumen seperti Anda dan saya dibiarkan sendiri untuk mempelajari semua jenis kabel yang berbeda. Bukankah lebih bagus jika ada satu sumber informasi yang menyoroti detail penting antara berbagai jenis kabel komputer?


USB (Universal Serial Bus)

Kabel USB
Koneksi USB adalah jenis konektor komputer yang paling banyak ditemukan di mana-mana di dunia. Hampir setiap perangkat periferal komputer --- keyboard, mouse, headset, flash drive, adaptor nirkabel, dan semacamnya --- dapat dihubungkan ke komputer melalui port USB.

USB terus berkembang, yang berarti ada beberapa versi USB:

  1. USB 1.0 dapat mengirimkan data dengan kecepatan hingga 1,5 MB / s.
  2. USB 2.0 dapat mengirimkan data dengan kecepatan hingga 60 MB / s dan kompatibel dengan versi USB yang lebih lama.
  3. USB 3.0 dapat mengirimkan data dengan kecepatan hingga 625 MB / s. Ini kompatibel dengan versi USB sebelumnya.
  4. USB 3.1 dapat mengirimkan data dengan kecepatan hingga 1,25 GB / s. Ini kompatibel dengan versi USB sebelumnya. Pada saat artikel ini ditulis, USB 3.1 adalah tipe yang paling umum ditemukan di pasaran.
  5. USB 3.2 dapat mengirimkan data dengan kecepatan hingga 2,5 GB / dtk, tetapi hanya jika menggunakan koneksi USB-C. Ini kompatibel dengan versi USB sebelumnya.
  6. USB 4.x adalah spesifikasi masa depan yang akan mengirimkan data dengan kecepatan hingga 5 GB / dtk, tetapi hanya jika menggunakan sambungan USB-C. Ini akan dirilis pada pertengahan 2019 dan akan kompatibel dengan USB 3.2 dan USB 2.0.

Berbagai jenis USB

Jenis Kabel USB

Ada juga beberapa "bentuk" untuk koneksi USB:

  • Tipe A mendukung USB 1.0, USB 2.0, USB 3.0, USB 3.1.
  • Tipe B mendukung USB 1.0, USB 2.0, USB 3.0, USB 3.1.
  • Tipe C (yaitu USB-C ) mendukung USB 3.1, USB 3.2, USB 4.x.
  • Micro B mendukung USB 2.0.
  • Mini B mendukung USB 2.0.
Catatan: Jika Anda membeli adaptor dari satu jenis USB ke jenis lainnya, kecepatan transfer data akan dibatasi oleh koneksi paling lambat antara dua titik akhir dan dua perangkat yang terhubung bersama. Mini-USB dan Micro-USB varian yang paling sering digunakan dengan lebih kecil, perangkat portabel seperti PDA, ponsel, dan kamera digital. Konektor USB standar lebih sering digunakan pada perangkat yang cenderung tetap terpasang, seperti hard drive eksternal, keyboard, dan mouse.


HDMI (High-Definition Multimedia Interface)

Kabel HDMI
Siaran definisi tinggi sekarang menjadi standar untuk video berkualitas tinggi. Tidak seperti VGA dan DVI, yang hanya mengirimkan sinyal video, HDMI mengirimkan sinyal video dan audio secara bersamaan. Sinyal-sinyal ini digital; oleh karena itu, HDMI hanya kompatibel dengan perangkat yang lebih baru.

Koneksi HDMI tersedia dalam lima jenis:

  • Tipe A adalah yang paling populer. Konektor ini dapat dikenali dari 19 pin di kepala pria. Tipe A kompatibel dengan koneksi DVI-D tautan tunggal.
  • Tipe B lebih besar dari Tipe A, datang dengan 29 pin di kepala pria. Tipe B kompatibel dengan koneksi DVI-D tautan ganda. Anda tidak akan sering melihat jenis ini, jika pernah.
  • Tipe C (Mini) adalah konektor 19-pin yang paling sering digunakan dengan perangkat portabel, seperti camcorder dan kamera digital.
  • Tipe D (Micro) juga memiliki 19 pin dan terlihat mirip dengan kabel Micro-USB. Ini sebagian besar digunakan untuk perangkat seluler, termasuk ponsel cerdas dan tablet.
  • Tipe E jauh lebih besar dengan mekanisme penguncian. Ini terutama digunakan dalam aplikasi otomotif.


DisplayPort

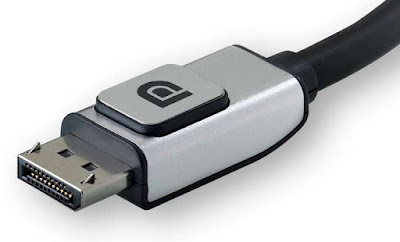

Kabel DisplayPort


Seperti HDMI, DisplayPort adalah antarmuka media yang mengirimkan sinyal video dan audio secara bersamaan dan dirancang untuk menggantikan VGA dan DVI. Saat ini, DisplayPort terutama digunakan untuk menghubungkan perangkat (misalnya komputer) ke monitor, jadi Anda hanya akan melihatnya di antara jenis kabel monitor lainnya.

Ada beberapa versi DisplayPort, tetapi semua kabel DisplayPort kompatibel dengan semua perangkat DisplayPort. Kecepatan akan dibatasi oleh versi DisplayPort terendah yang didukung antara perangkat dan kabel. Cari sertifikasi kabel DisplayPort berikut:
  • RBR (Bit Rate yang Dikurangi): Hingga 810 MB / dtk.
  • HBR (Kecepatan Bit Tinggi): Hingga 1.350 MB / dtk.
  • HBR2 (High Bit Rate 2): Hingga 2.700 MB / s.
  • HBR3 (High Bit Rate 3): Hingga 4.050 MB / s.

DisplayPort kompatibel dengan HDMI dan USB menggunakan adaptor. Ada juga Mini DisplayPort , yang digunakan terutama di perangkat Apple lama yang dirilis sebelum 2011.


Thunderbolt (Lightning)

Kabel Thunderbolt / Lightning
Kabel Thunderbolt dirancang untuk menyambungkan perangkat eksternal ke komputer.  terutama digunakan di perangkat Apple yang dirilis tahun 2011 dan lebih baru.

Kabel Thunderbolt 1 dan Thunderbolt 2 menggunakan konektor yang sama dengan Mini DisplayPort, dan semua koneksi Thunderbolt 1 dan Thunderbolt 2 kompatibel dengan koneksi Mini DisplayPort.

Kabel Thunderbolt 3 menggunakan konektor yang sama dengan USB-C, dan semua koneksi Thunderbolt 3 kompatibel dengan koneksi USB-C. Thunderbolt 3 juga kompatibel dengan Thunderbolt 1 dan Thunderbolt 2 menggunakan adaptor.


VGA (Video Graphics Array)

Kabel VGA
Dibuat jauh pada tahun 1980-an, kabel koneksi VGA adalah salah satu jenis kabel monitor komputer tertua. Ini adalah kabel sinyal video analog, jadi itu telah memudar dari popularitas karena pergeseran dunia menuju sinyal video digital. Namun, jika Anda melihat video grafis atau peralatan layar, ada kemungkinan Anda akan melihat port VGA.

Koneksi VGA dapat diidentifikasi dengan 15 pin yang disusun dalam 3 baris dengan 5 pada setiap baris. Setiap baris sesuai dengan 3 saluran warna berbeda yang digunakan di layar: merah, hijau, dan biru.


DVI (Digital Visual Interface)

Kabel DVI
Koneksi DVI menggantikan VGA pada tahun 2000-an saat teknologi video berpindah dari analog ke digital. Tampilan digital, seperti LCD, terbukti memiliki kualitas yang lebih tinggi dan akhirnya menjadi standar pasar untuk perangkat video (pada saat itu).

Koneksi DVI tersedia dalam tiga jenis:

  1. DVI-A dapat mengirimkan sinyal analog, memungkinkannya kompatibel dengan VGA (berguna untuk monitor CRT dan monitor LCD lama).
  2. DVI-D dapat mengirimkan sinyal digital yang lebih baru.
  3. DVI-I dapat digunakan untuk analog dan digital. Dalam kasus tertentu, Anda mungkin memerlukan kabel konverter VGA-ke-DVI atau DVI-ke-VGA.
DVI sebagian besar sudah tidak digunakan lagi, telah digantikan oleh jenis kabel monitor yang lebih modern seperti HDMI, DisplayPort, dan Thunderbolt.


IDE (Integrated Drive Electronics)

Kabel IDE
Kabel IDE digunakan untuk menghubungkan perangkat penyimpanan ke motherboard. Jika Anda pernah membuka hard drive lama maka Anda mungkin tahu seperti apa konektor IDE itu: kabel lebar yang terlihat seperti pita dengan lebih dari 2 colokan.

Konektor pada kabel IDE memiliki 40 pin; jenis drive 2,5 inci yang lebih kecil menggunakan versi faktor bentuk dari IDE yang memiliki 44 pin.


SATA (Serial Advanced Technology Attachment)

Kabel SATA
Hard drive yang lebih baru lebih menyukai port SATA daripada port IDE. Faktanya, SATA dirancang untuk menggantikan IDE, dan memang begitu. Dibandingkan dengan IDE, SATA memberikan kecepatan transfer data yang lebih tinggi. Motherboard Anda harus kompatibel dengan SATA.

Kabel SATA standar dapat diidentifikasi dengan dua konektor, masing-masing memiliki 7 pin dan takik kosong. Ini terlihat seperti bentuk L.


eSATA (Eksternal SATA)

Kabel eSATA
Teknologi eSATA adalah perpanjangan dari, atau peningkatan dari, kabel SATA --- ia membuat teknologi SATA tersedia dalam bentuk eksternal. Pada kenyataannya, eSATA tidak jauh berbeda dengan SATA, tetapi memungkinkan koneksi ke perangkat seperti hard drive eksternal dan drive optik eksternal. Namun, eSATA tidak lagi populer karena kemajuan dalam kecepatan USB.


Ethernet

Kabel Ethernet
Kabel Ethernet digunakan untuk mengatur jaringan area lokal. Dalam kebanyakan kasus, Ethernet digunakan untuk menghubungkan router ke modem dan komputer, meskipun Anda juga dapat menghubungkan dua perangkat secara langsung dengan menggunakan kabel Ethernet cross-over .

Jika Anda pernah mencoba menginstal atau memperbaiki router Wi-Fi rumah, kemungkinan Anda berurusan dengan kabel komputer Ethernet. Terlihat unik sehingga mudah dibedakan dari jenis kabel yang berbeda.

Saat ini, Kabel Ethernet memiliki beberapa variasi:

  • 10BASE-T Ethernet adalah tipe tertua dan paling dasar serta mendukung kecepatan data hingga 1,25 MB / s.
  • Ethernet 100BASE-TX (yaitu Fast Ethernet ) juga merupakan jenis Ethernet lama yang mendukung kecepatan data hingga 12,5 MB / s.
  • 1000BASE-T Ethernet (yaitu Gigabyte Ethernet ) adalah jenis Ethernet yang paling umum digunakan di rumah-rumah saat tulisan ini dibuat. Ini mendukung kecepatan data hingga 125 MB / s.
  • Ethernet 10GBASE-T (yaitu 10 Gigabyte Ethernet ) menggunakan kabel Cat6 (berlawanan dengan Cat5 atau Cat5e di versi sebelumnya) untuk mendukung kecepatan data hingga 1,25 GB / s.

Catatan: Ada jenis Ethernet yang lebih cepat, hingga Terabit Ethernet, tetapi jenis kabel tersebut belum digunakan di rumah sehingga Anda tidak akan menemukannya.

Jenis kabel komputer dalam artikel ini terdiri dari 99% dari semua kabel yang mungkin Anda gunakan di rumah Anda.
